Module 8 analogiques / 8 numériques
vers Midi

• Ces patches correspondent à la carte 16 capteurs (8-Ana/8-Num).
• Documentation de la carte, ensemble des docs utiles.
• Ensemble des patches disponibles actuellement (Max, Isadora, PD, Usine, Processing).
• Patches Pure Data pour 8 Ana.



Cette page contient tous les sous-patches susceptibles d'être utiles avec une interface 12 analogiques / 16 numériques :

Version 4 analogiques / 8 numériques

• quatre_ana_mode7bits : invocation pour les 4 dernières entrées analogiques en 7 bits, chaque capteur donnant des valeurs de 0 à 127 ;
• quatre_ana_mode12bits : invocation pour les 4 dernières entrées analogiques en 12 bits, chaque capteur donnant des valeurs de 0 à 4095 ;
• douzeana_test_4 : visualisation des 4 voies analogiques en 128 et 4096 pas et des 8 dernières entrées numériques.

Version 8 analogiques / 8 numériques

• huit_ana_mode7bits : invocation pour les 8 premières entrées analogiques en 7 bits, chaque capteur donnant des valeurs de 0 à 127 ;
• huit_ana_mode12bits : invocation pour les 8 premières entrées analogiques en 12 bits, chaque capteur donnant des valeurs de 0 à 4095 ;
• douzeana_test_8 : visualisation des 8 voies analogiques en 128 et 4096 pas et des 8 dernières entrées numériques.

Version 12 analogiques / 16 numériques

• douze_ana_mode7bits : invocation pour toutes les entrées analogiques en 7 bits, chaque capteur donnant des valeurs de 0 à 127 ;
• douze_ana_mode12bits : invocation pour toutes les entrées analogiques en 12 bits, chaque capteur donnant des valeurs de 0 à 4095 ;
• douzeana_7_12: visualisation des 12 voies analogiques en 128 pas et des 16 entrées numériques.
• douzeana_12_12 : visualisation des 12 voies analogiques en 4096 pas et des 16 entrées numériques.

Les objets Midi utilisés dans ces patches sont présentés en détail dans les pages Réception des données en Midi.

.... ~^(;,;)^~ ....

Version 4 entrées analogiques / 8 entrées numériques

Patch PD 1 : Obtention des données des capteurs pour la version 4 entrées analogiques en 128 pas

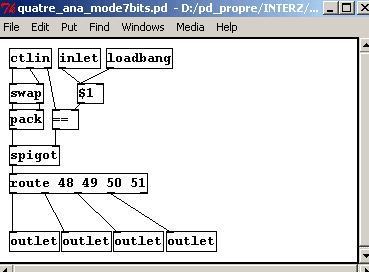

Invocation quatre_ana_mode7bits.pd

La réception des données (messages Midi) est basée sur l'objet ctlin.

Patch PD 2 : Obtention des données des capteurs pour la version 4 entrées analogiques en 4096 pas

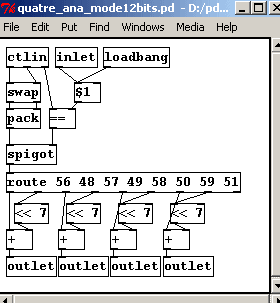

Invocation quatre_ana_mode12bits.pd

La carte doit être configurée en mode 12 bits, interrupteur 5 On.

Patch PD 3 : Test et visualisation des données pour la version 4 capteurs analogiques et 8 numériques

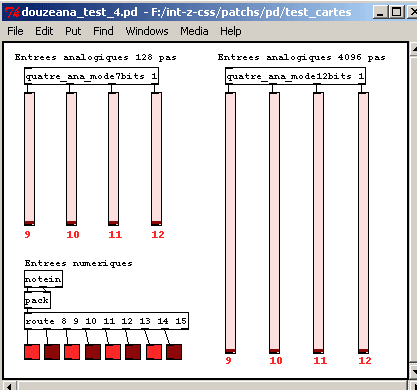

Patch douze_test_4.pd

Le patch utilise les deux sous-patches détaillés précédemment pour les capteurs analogiques et un objet notein pour les capteurs numériques.

.... ~^(;,;)^~ ....

Version 8 entrées analogiques / 8 entrées numériques

Patch PD 4 : Obtention des données des capteurs pour la version 8 entrées analogiques en 128 pas

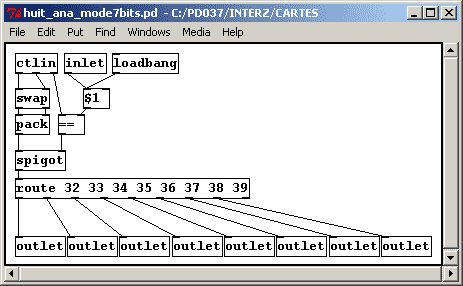

Abstraction huit_ana_mode7bits.pd

Patch PD 5 : Obtention des données des capteurs pour la version 8 entrées analogiques en 4096 pas

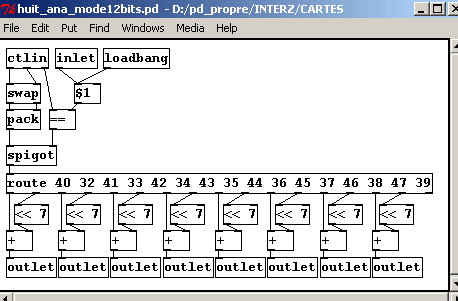

Abstraction huit_ana_mode12bits.pd

La carte doit être configurée en mode 12 bits, interrupteur 5 On.

Patch PD 6 : Test et visualisation des données pour la version 8 capteurs analogiques et 8 numériques

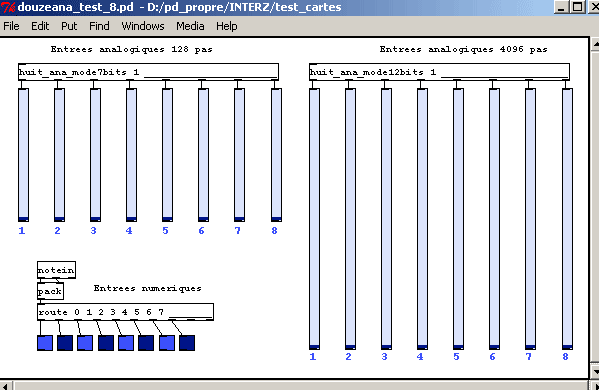

Patch douze_test_8.pd

Le patch utilise les deux sous-patches détaillés précédemment pour les capteurs analogiques et un objet notein pour les capteurs numériques.

.... ~^(;,;)^~ ....

Version 12 entrées analogiques / 16 entrées numériques

Patch PD 7 : Obtention des données des capteurs pour 12 entrées analogiques en 128 pas

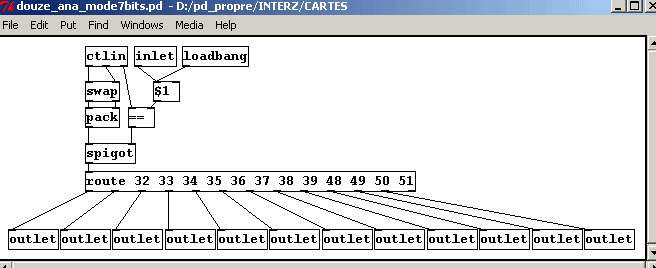

Invocation douze_ana_mode7bits.pd

Ce patch est compatible avec toutes les versions de la carte, 4, 8 et 12 entrées.

Patch PD 8 : Obtention des données des capteurs pour les 12 entrées analogiques en 4096 pas

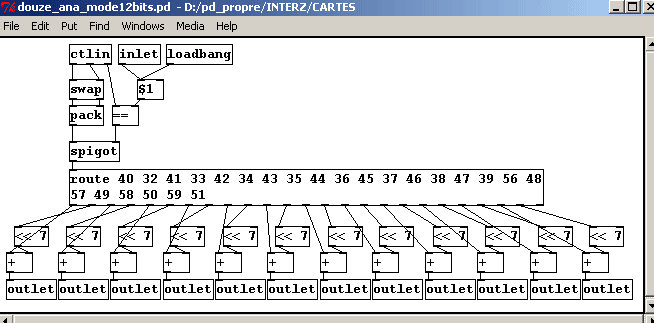

Invocation douze_ana_mode12bits.pd

Patch PD 9 : Test et visualisation des données pour 12 capteurs analogiques en 128 pas et 16 numériques

Pour recevoir et afficher les données des douze capteurs, il faut soit utiliser le patch douze_ana_modeX soit les patches quatre_ana_X et huit_ana_ :

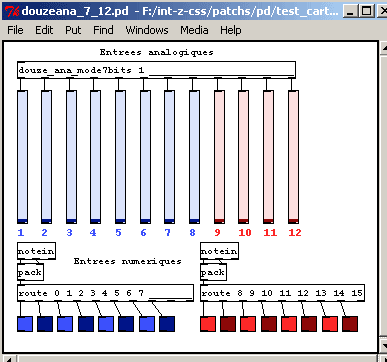

Fichier douzeana_7_12.pd

ou encore

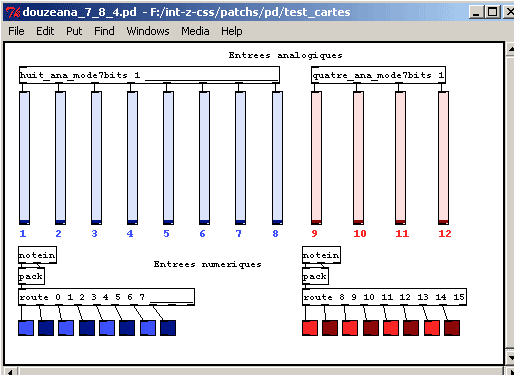

Fichier douzeana_7_8_4.pd

Patch PD 10 : Test et visualisation des données pour 12 capteurs analogiques en 4096 pas et 16 numériques

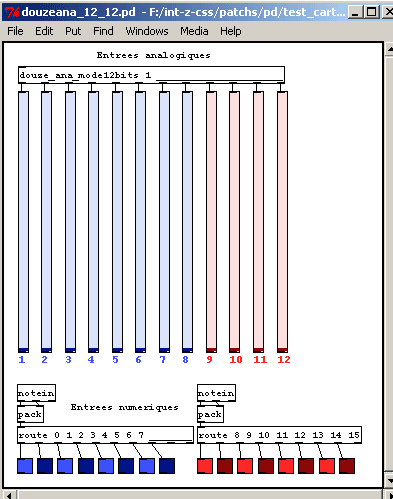

Patch douzeana_12_12.pd

ou encore

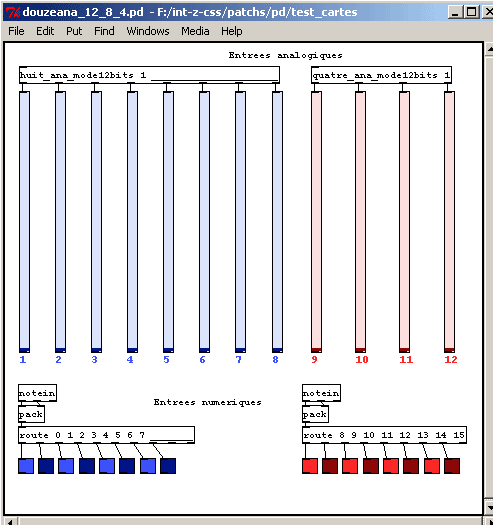

Fichier douzeana_12_8_4.pd

Une carte à 12 entrées analogiques et 16 numériques est logiciellement équivalente à une carte 4 analogiques / 8 numériques avec une carte 8 analogiques / 8 numériques.
