ZIP mode externe et Max 6

• Documentation de la ZIP
• Archive des codes pour carte ZIP
• Archive des patchs Max 6 en mode externe
• Page de description générale de la section Programmation
• Description de la carte ZIP dans la section Boutique.

Le détail des adresses des entrées / sorties, c'est-à-dire des numéros de Control Change se trouve sur la page d'introduction au mode Externe.

Patch de test direct

Voir les pages Midi pour plus de détails sur l'utilisation de ce protocole en Max 6.

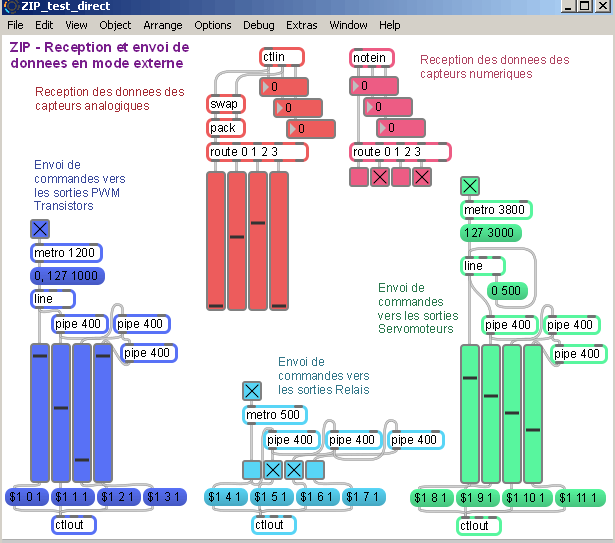

ZIP_test_direct.maxpat

Ce patch reçoit les données issues de toutes les entrées de la carte ZIP, analogiques (messages Control Change) et tout ou rien (messages Note). Il trie ces capteurs et les affiche sur des sliders et toggle.

Les actionneurs sont pilotables manuellement soit en gradation (sorties basse tension et servomoteurs) soit en tout ou rien (sorties relais).

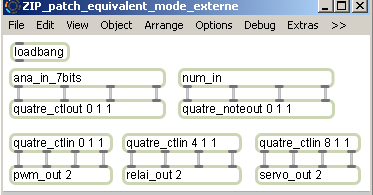

Patch pour ZIP autonome équivalent au mode externe

Lorsque la carte ZIP fonctionne en autonome, ayant un patch en mémoire, elle ne réagit plus comme en mode externe si on la branche sur un ordinateur, puisqu'elle est programmée pour une action précise qui n'implique pas forcément de communiquer en Midi.

Ce patch permet de faire fonctionner la ZIP en mode autonome exactement de la même façon que si elle était en mode externe. Cela a un intérêt pour insérer ce patch dans un patch parmi d'autre (avec des jumps) et revenir à un test fonctionnel simple, ou encore pour utiliser ponctuellement avec d'autres logiciels que Max tout en restant configuré en autonome.

Sous-patches

Ces patches se trouvent également dans les externals associés à la carte ZIP.

Réception des 4 voies analogiques en résolution 128 pas : ANA_IN_7BITS.maxpat

Réception des 4 voies tout ou rien : NUM_IN.maxpat

Envoi de 4 Control Change (pour mimer l'envoi des données des capteurs sur la sortie Midi de la carte)

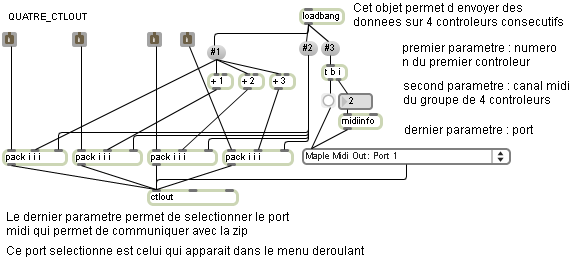

QUATRE_CTLOUT.maxpat

Envoi de 4 Note On, sur la sortie Midi :

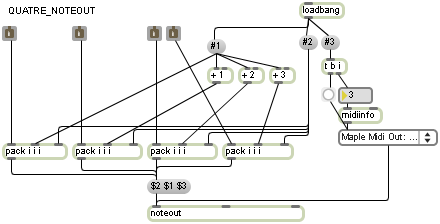

QUATRE_NOTEOUT.maxpat

Réception de 4 Control Change, provenant de la prise Midi :

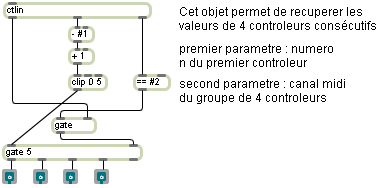

QUATRE_CTLIN.maxpat

Envoi de commandes vers les 4 sorties basse tension, gradation PWM :

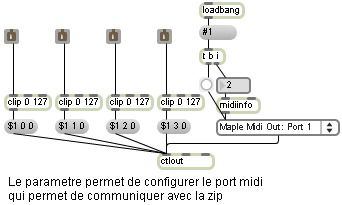

PWM_OUT.maxPAT

Envoi de commandes vers les 4 sorties Relais Reed (tout ou rien) :

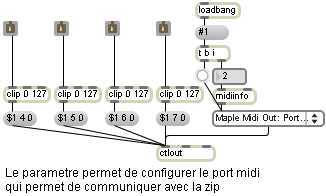

RELAI_OUT.maxpat

Envoi de commandes vers les 4 sorties Servomoteurs :

SERVO_OUT.maxpat

Externals

La carte ZIP possède deux modes de fonctionnement :

• Externe : elle est une carte d'entrées / sorties, permettant de brancher des capteurs et de piloter des actionneurs via le Midi, dans tout logiciel compatible avec ce protocole.
• Autonome : elle peut mémoriser un patch Max et fonctionner indépendemment de l'ordinateur. Ce mode permet d'utiliser des capteurs, des actionneurs et de piloter d'autres cartes qui seraient branchées sur la ZIP. L'ordinateur n'est nécessaire que lors de la phase de programmation, la carte est autonome ensuite. Ce mode est compatible avec Max 4, 5 et 6.

Ne pas confondre :

• le mode Externe de la carte, c'est-à-dire fonctionnant en communication avec un ordinateur, pour lequel cette page fournit des patchs de réception des données des capteurs et d'envoi de commandes aux actionneurs ;
• et les patches "externals" compatibles avec cette carte, c'est-à-dire un panel de sous-patchs, ou abstractions aux applications variées (fitrages, analyses, etc). Ce sont des abstractions utilisables d'ailleurs avec la carte ZIP en mode externe ou en mode autonome.

Autres patches Max pour ZIP

cf Page générale.
