ZIP mode externe et Processing

• Documentation de la ZIP
• Archive des codes pour carte ZIP
• Archive des sketches Processing en mode externe
• Page de description générale de la section Programmation
• Description de la carte ZIP dans la section Boutique.

Le détail des adresses des entrées / sorties, c'est-à-dire des numéros de Control Change se trouve sur la page d'introduction au mode Externe.

Réception des données
des capteurs analogiques et tout ou rien

Ces sketches utilisent la library theMidiBus pour communiquer au protocole Midi. Voir les pages Midi pour plus de détails.

capt_zip_reception.pde

Ce sketch reçoit les données issues de toutes les entrées de la carte ZIP, analogiques (messages Control Change) et tout ou rien (messages Note). Il trie ces capteurs dans des tableaux faciles à utiliser.

Fonctions theMidiBus utilisées : controllerChange, noteOn, noteOff.

Réception et affichage
des données issues des capteurs

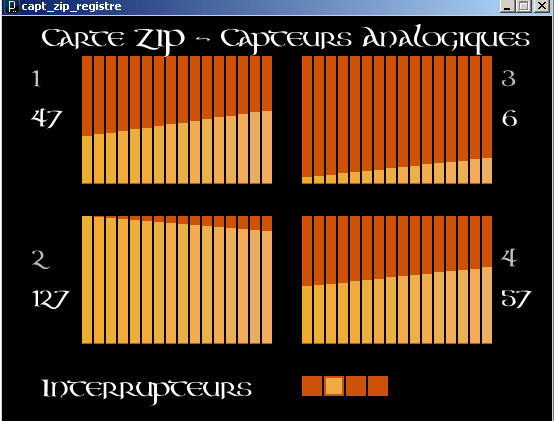

capt_zip_registre.zip

Ce sketch trie les capteur dans des tableaux puis mémorise les dernières données reçues dans des registres à décalage, pour afficher les valeurs au cours du temps.

Envoi de commandes aux actionneurs

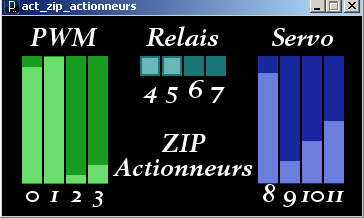

act_zip_actionneurs.zip

Ce sketch est un exemple de pilotage par envoi automatique de commandes en boucle sur toutes les sorties. Il peut servir à tester le fonctionnement de la carte.

L'affichage graphique montre les commandes en cours d'envoi ainsi que les numéros de Control Change des différentes sorties pour actionneurs.

Fonctions theMidiBus utilisées : sendControllerChange.
