ZIP mode externe et Pure Data

Le détail des adresses des entrées / sorties, c'est-à-dire des numéros de Control Change se trouve sur la page d'introduction au mode Externe.

Patch PD

Voir les pages Midi pour plus de détails sur l'utilisation de ce protocole en Pure Data.

ZIP en pure data.
ZIP_externe.pd

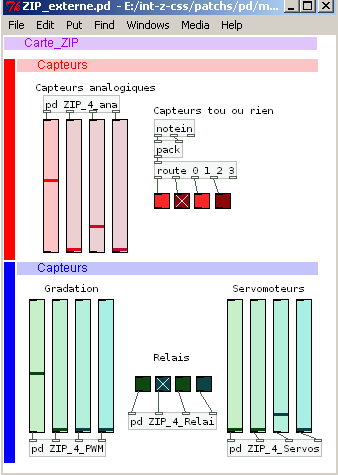

Ce patch reçoit les données issues de toutes les entrées de la carte ZIP, analogiques (messages Control Change) et tout ou rien (messages Note). Il trie ces capteurs et les affiche sur des sliders et toggle.

Les actionneurs sont pilotables manuellement soit en gradation (sorties basse tension et servomoteurs) soit en tout ou rien (sorties relais).

Sous-patches

Réception des 4 voies analogiques en résolution 128 pas :

zip 4 ana

Envoi de commandes vers les 4 sorties basse tension, gradation PWM :

zip_4_pwm

Envoi de commandes vers les 4 sorties Relais Reed (tout ou rien) :

4 relais reed

Envoi de commandes vers les 4 sorties Servomoteurs :

4 servos

Externals

La carte ZIP possède deux modes de fonctionnement :

  • Externe : elle est une carte d'entrées / sorties, permettant de brancher des capteurs et de piloter des actionneurs via le Midi, dans tout logiciel compatible avec ce protocole.
  • Autonome : elle peut mémoriser un patch Max et fonctionner indépendemment de l'ordinateur. Ce mode permet d'utiliser des capteurs, des actionneurs et de piloter d'autres cartes qui seraient branchées sur la ZIP. L'ordinateur n'est nécessaire que lors de la phase de programmation, la carte est autonome ensuite. Ce mode est compatible avec Max 4, 5 et 6.

Ne pas confondre :

  • le mode Externe de la carte, c'est-à-dire fonctionnant en communication avec un ordinateur, pour lequel cette page fournit des patchs de réception des données des capteurs et d'envoi de commandes aux actionneurs ;
  • et les patches "externals" compatibles avec cette carte, c'est-à-dire un panel de sous-patchs, ou abstractions aux applications variées (fitrages, analyses, etc). Ce sont des abstractions utilisables d'ailleurs avec la carte ZIP en mode externe ou en mode autonome.

Autres patches PD pour ZIP

cf Page générale.
