8 Analogiques Out

8 sorties analogiques 0 à 10 Volts (ou 0 - 5V)

Montage :
Interface-Z
act-8anaout
68,00 €
5 1
,
5/ 5
TTC
Quantité

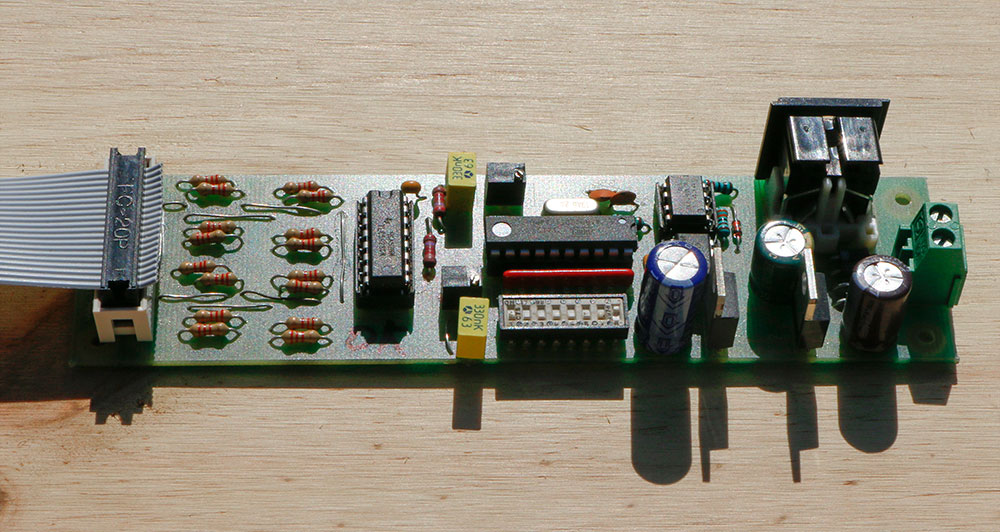

Cette carte permet de piloter des actionneurs en variation à l'aide du protocole Midi. Les actionneurs doivent obéir à des consignes 0-10 V (voire 0-5 V).

Elle peut donc se brancher en amont d'un variateur (par exemple gradateur en kit) pour lampes à incandescence. Il existe aussi des dimmers DMX pilotables en 0-10 volts (pilotage de spots lumineux). On peut également piloter un synthétiseur analogique ou encore des automates ou des outils. Certaines alimentations linéaires peuvent aussi être commandées en 0-10V.

8 analogiques en sortie.

Compatibilité et pilotage

Afin de s'adapter à tous les types d'utilisation, l'interface pour actionneurs est pilotable depuis votre ordinateur (PC ou Mac ou station) par tous les logiciels capables de communiquer en Midi, par exemple : Pure-Data, Max MSP, Director (avec plug-in), Isadora, EyesWeb, etc...

Connectique et fixation

- Entrée Midi (prise DIN)
- Connecteur pour câble en nappe HE10, pour liaison avec les actionneurs
- Connecteur d'alimentation
- 4 emplacements de fixation, aux angles

Caractéristiques techniques

- Alimentation : ce module peut être alimenté en continu ou en alternatif, par tout bloc secteur/pile/batterie dont la tension de sortie est comprise entre 14 V et 18 V.

- Commande par des messages Control Change.

Programmation

- Documentation de la carte.
- Télécharger des patchs Pure-Data, Max MSP et Isadora : ici.

Attention au Running Status en Midi.

Interface-Z
act-8anaout

Téléchargement

8-Ana-Actionneurs.pdf

Doc de la carte 8 sorties en tension analogique.

Téléchargement (57.31k)

act-8anaout

Patchs Isadora, Max et Pure Data pour la carte 8 Actionneurs en tension analogique.

Téléchargement (543.67k)
