Gradation - 8 Transistors Haute puissance

  • 8 sorties gradation PWM
  • jusqu'à 14 Ampères par sortie
  • associée à une carte de Commande
Montage :
Connectique :
Interface-Z
act-HP
72,00 €
5 1
,
5/ 5
TTC
Quantité

Ce montage permet de piloter des transistors haute puissance, c'est-à-dire de piloter des appareils dont le fonctionnement évolue quand on change leur tension d'alimentation. Il s'agit d'une carte périphérique dépendant d'une carte de commande tout ou rien principale.

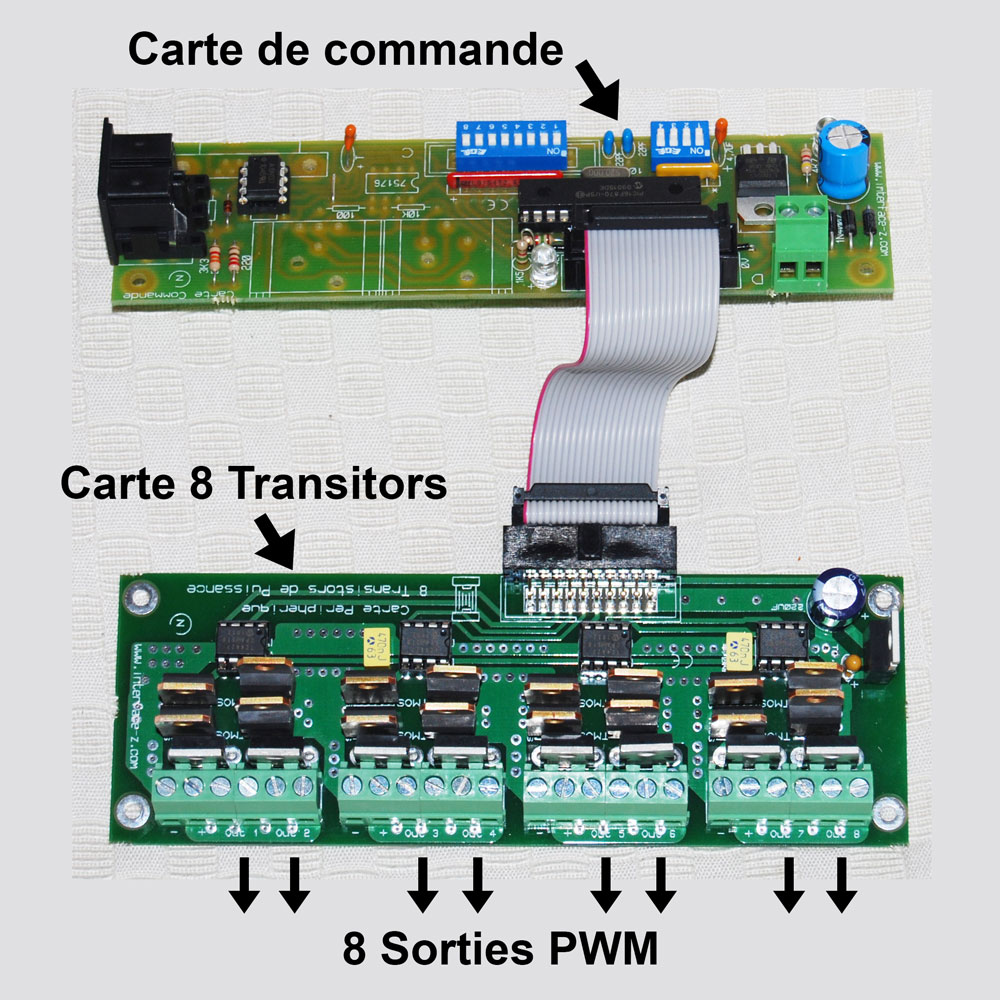

8 Transistors haute puissance

Son fonctionnement est identique à celui du module 8 Transistors Basse Puissance, mais les actionneurs peuvent ètre plus puissants : projecteurs découpes halogènes 12 V, gros moteurs d'essuie-glace, électro-aimants puissants ...

Le voltage maximal supporté en alimentation d'actionneurs est de 48 V. Chaque sortie supporte jusqu'à 14 Ampères. On ne peut pas commander des appareils alimentés en 220 Volts avec ce module.

La puissance nécessaire pour un actionneur se calcule avec la formule :

Puissance = Tension d'alimentation x Courant

Alimentation non incluse !

Applications

Exemples artistiques

"Les souliers" d'Arno Fabre, installation sonore, concert de trente paires de chaussures.

Connectique et fixation

- Connecteur pour câble en nappe 20 fils, pour liaison avec une carte de commande 8 ou 24 actionneurs Tout ou rien / Gradation
- 4 emplacements de fixation, aux angles
- 4 groupes de 6 branchements, chacun comportant deux sorties pour actionneurs (Out, deux plots par sortie) et une alimentation (avec deux branchements) commune à ces deux sorties.

Ces branchements existent en deux versions : les dominos normaux permettent de visser les fils des actionneurs directement sur la carte, alors que les borniers enfichables permettent de visser ces fils dans des dominos indépendants qui se clipsent et se déclipsent facilement sur la carte elle-même.

Dominaux normauxDominaux enfichables

Programmation et ressources

Programmation associée

Téléchargements :

  • Patchs Isadora, Max, PD, Processing + docs
  • Patchs Isadora, Max, Pure Data, Processing détaillés et expliqués.
  • Attention au Running Status en Midi.

Documentations

Spécifiquement pour certains actionneurs :



Interface-Z
act-HP

Téléchargement

8-ttr-grad-2006.pdf

Documentation de la carte de Commande 8 Actionneurs.

Téléchargement (153.38k)

Midi-8-Transistors.pdf

Documentation de la carte fille 8 Transistors / Gradation PWM.

Téléchargement (108.95k)

act-8transistors

Patchs Isadora, Max, Pure Data et Processing pour la carte 8 Transistors PWM.

Téléchargement (543.67k)

act-8transistors-docs

Documentations variées liées aux cartes 8 Transistors PWM.

Téléchargement (326.29k)

act-inv-moteur

Patches pour l'inversion de moteurs à courant continu.

Téléchargement (1.29M)
