Filtre le minimum ou le maximum des signaux envoyés par deux à quatre capteurs simples. Ce module pré-analyse la réponse de plusieurs capteurs à la fois.

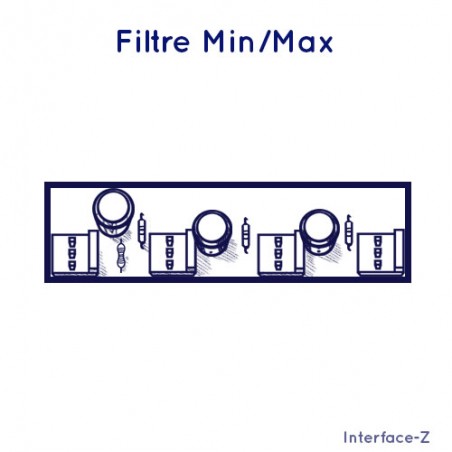

Cette petite carte est un filtre qui permet de brancher plusieurs capteurs sur une seule entrée d'interface pour capteurs. Cette fonction est typiquement très utile avec les dispositifs interactifs autonomes (sans ordinateur) dont le nombre d'entrées pour capteurs est limité, tels que :
Les fonctions Minimum ou Maximum permettent de connecter plusieurs capteurs à la fois et de lancer l'effet quel que soit le capteur activé. Le déclenchement de l'un provoque le même résultat que le déclenchement d'un autre. Ces filtres électroniques sont particulièrement adaptés aux capteurs tout ou rien trois points, tels que les proximètres numériques, les détecteurs de mouvements pyroélectriques tout ou rien, ou des dalles de tapis sesitifs c^blé sur une plaque bouton avec résistance. Les capteurs branchés sur le même filtre peuvent être différents les uns des autres.
Les fonctions Min et Max sont des cartes différentes, l'une ne se transforme pas en l'autre.
La succession de branchements se fait ainsi :
Capteurs simples via des rallonges sur les entrées du filtre
- Fonction Min/Max -
Rallonge vers une carte autonome ou une interface pour capteurs
Ce filtre contient :
Les capteurs acceptés peuvent être continus ou tout ou rien, pourvu qu'ils disposent d'une connexion à trois points, mais e principe de fonctionnment est plutôt lié à une notion de tout ou rien.
Orientation : les détrompeurs des connecteurs d'Entrées sont dirigés vers le côté des connecteurs pour capteurs. Le connecteur de Sortie vers l'interface est le dernier de la rangée, avec les trois picots dirigés vers l'extrémité de la carte et le détrompeur vers l'intérieur.
La page "Banchement des capteurs" de la section Conseils donne plus de détails concernant les prises des capteurs et leur orientation.
Le principe du filtrage électronique limite les données des capteurs transmises vers la sortie : le filtre Max donne un maximum légèrement inférieur au maximum des capteurs non filtrés. De même, le filtre Min ne descend pas à zéro.
Ces données peuvent être interprétées soit dans une carte intelligente (carte Lumière, ZIP) soit dans un ordinateur (avec une interface pour capteurs) via un seuil pour déclencher une réponse. Hors ordinateur, si les données doivent absolument être Tout ou rien, il est conseillé d'intercaler un convertisseur Analogique-vers-Numérique entre le filtre et la carte (Déclicator par exemple).
