Ensemble Filtre + Prolongateur Servomoteur

Ce produit est un ensemble d'éléments qui permettent d'étendre la longueur de câble entre une carte de commande (telle que la carte 8 servo Midi/DMX ou la carte 4 servo/4 PWM) et un actionneur de type servomoteur (standard, mini metal, mini plastique, treuil).

Cet ensemble fournit des prolongateurs pour servomoteur, et permet de rallonger la longueur jusqu'à 150 cm.

Rallonger la connectique d'un servomoteur

Comment filtrer/débruiter un servomoteur ? chez Interface-z

L'importance du filtre

L'importance du filtre

Les servomoteurs sont équipés de fils de connexion très courts, pour lesquels nos cartes de commandes pour servomoteurs sont prévues. S'il y a besoin d'éloigner le servomoteur de la carte, il ne suffit pas simplement de le brancher en chaîne sur des câbles servomoteurs plus longs. Le servomoteur risque d'avoir des soubresauts, des tremblements, et de mal obéir aux commandes.

La solution est d'intercaler entre le servomoteur et les câbles prolongateurs un petit filtre.

! Le filtre de déparasitage se place près du servomoteur !

Caractéristiques

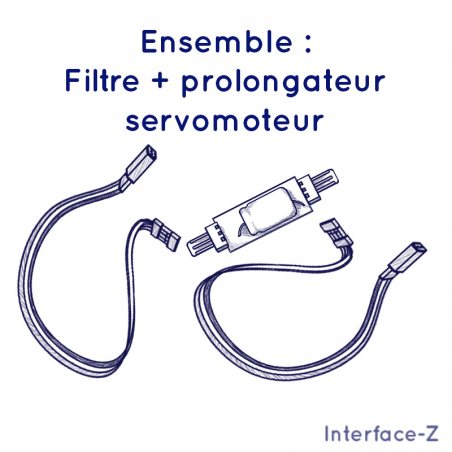

Ce produit se compose de :

• un filtre servomoteur, à brancher au servomoteur
• un prolongateur F-F et un prolongateur M-F à brancher entre le filtre et la carte de commande

+ +

Ce produit comporte 2 câbles car cela permet d'étendre la longueur de prolongation. Un câble de 1m aux connecteurs Mâle-Femelle, et un câble de 50 cm aux connecteurs Femelle - Femelle. Il est possible de n'utiliser que le câble Femelle - Femelle si il n'y a pas besoin de plus.

Ces câbles de prolongations aux connecteurs JR adapté pour les servomoteurs sont aussi disponibles à l'achat seul.

! Attention au sens de branchement !

Les prolongateurs pour servomoteur

Les prolongateurs pour servomoteurs sont des câbles à 3 fils qui respectent la connectique et l'aspect des câbles directement équipés sur les servomoteurs eux-mêmes. Ils ont généralement 3 couleurs pour permettre à l'utilisateur de respecter les sens de branchement de son montage ;

• marron ou noir (la masse (-))
• rouge (la charge (+))
• jaunes ou blanc (le signal de commande).

La connectique de ces prolongateurs, comme celle du servomoteur, est fait de connecteurs noirs sans détrompeur de type JR, et peuvent se brancher normalement sur des picots avec ou sans détrompeur.

Les connecteurs "femelles" se branchent sur des picots ou connecteurs "mâles", nos prolongateurs sont donc adapté pour se brancher sur les picots de la carte filtre ou de la carte de commande, et peuvent aussi se chaîner directement sur la connectique des servomoteurs (déconseillé pour la qualité du signal).

Veuillez bien regarder le sens de branchement au niveau du filtre et de la carte de commande.

Nos cartes de commandes pour servomoteurs.

Sur notre carte de commande 8 servomoteurs (Midi ou DMX) la masse (-) et la charge (+) des sorties servomoteurs sont notées sur la sérigraphie de la carte.

Le servomoteur

La connectique actuelle équipée sur les servomoteurs est un ensemble de 3 fils de couleurs différentes (marron, rouge, et jaune) sur un petit connecteur femelle 3 voies noir.

Veuillez bien regarder le sens de branchement au niveau du filtre.

Les couleurs marron, rouge et jaunes représentent respectivement la masse (-), la charge (+), et le signal de commande.

Ces 3 éléments sont indiqués sur la sérigraphie de la carte du filtre.

La connectique du servomoteur se branche sur le connecteur à 3 picots simples sans détrompeur.
