Mini Servomoteur plastique

Les servomoteurs sont des moteurs asservis qui permettent de placer des objets à des positions précises. Ces modèles tournent d'un quart de tour, et non en rotation continue.

Ces moteurs sont pilotables en temps réel par toutes nos cartes de commandes de servos : carte dédiée 8 Servomoteurs (Midi ou DMX) ou 4 Servos 4 PWM. Pour plus de renseignements sur ces moteurs, voir la page Servomoteurs.

Nous en proposons sur cette page un modèle économique dont les caractéristiques techniques sont :

• Taille : 21.5mm x 11.8mm x 22.7mm ;
• Poids : 10 g ;
• Longueur de fil : 25 cm ;
• Diverses têtes plastiques à fixer sur le moteur ;
• Vitesse maximale sans charge : 0,12 sec/60 degrés (à 4,8 V) ;
• Rouages en plastique ;
• Couple : 1,2 kg / cm à 4,8 V ;
• Course : 90° (interrupteur 8 Off sur la carte 8 Servos) ou 120°  (interrupteur 8 On sur la carte 8 Servos Midi) ;
• Tension d'alimentation : 4,8 V à 6,0 Volts.

Le couple signifie que le moteur peut mouvoir un objet qui pèse jusqu'à 1,2 kg s'il est centré sur son axe, qu'il peut bouger un objet de 120 grammes si le bras de levier est de 10 cm, etc, la charge possible diminuant avec l'éloignement de l'objet par rapport à l'axe de rotation.

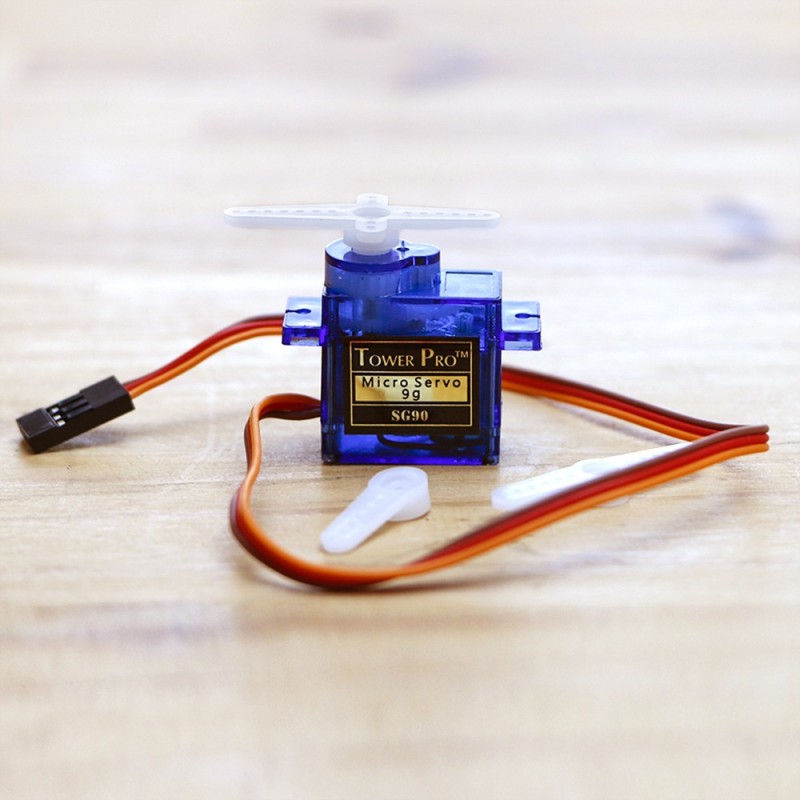

Mini-servomoteur bleu.

Ces moteurs sont des modèles basiques, alimentables en 5 Volts, et obéissent à toutes les commandes de la carte 8 Servo.

Branchement d'un mini-servo sur un filtre de déparasitage.
